Oznaczenia ATEX to podstawowy element identyfikacji urządzeń przeznaczonych do pracy w strefach zagrożonych wybuchem. To właśnie na ich podstawie określa się, czy dany sprzęt może być bezpiecznie stosowany w konkretnych warunkach przemysłowych.

W praktyce oznaczenia te zawierają wszystkie najważniejsze informacje – od rodzaju środowiska pracy, przez poziom zabezpieczenia, aż po dopuszczalną temperaturę powierzchni urządzenia.

Jak czytać oznaczenia ATEX – w skrócie

Aby poprawnie odczytać oznaczenia ATEX i dobrać urządzenie, należy:

• określić, czy urządzenie przeznaczone jest do gazów czy pyłów,
• sprawdzić grupę i kategorię urządzenia,
• zwrócić uwagę na klasę temperaturową,
• przeanalizować typ zabezpieczenia przeciwwybuchowego,
• dopasować oznaczenie do konkretnej strefy EX.

Czym są oznaczenia ATEX i dlaczego są tak ważne?

Oznaczenia ATEX to zestaw symboli i kodów umieszczanych na urządzeniach przeznaczonych do pracy w atmosferach zagrożonych wybuchem. Ich głównym celem jest szybkie i jednoznaczne określenie, w jakich warunkach dane urządzenie może być bezpiecznie użytkowane.

W praktyce oznaczenia te stanowią „język techniczny”, który pozwala inżynierom, projektantom i wykonawcom instalacji dobrać odpowiednie rozwiązania bez konieczności analizowania pełnej dokumentacji technicznej.

Nieprawidłowa interpretacja oznaczeń może prowadzić do sytuacji, w której urządzenie formalnie spełnia normy, ale nie jest dopasowane do konkretnej strefy – co bezpośrednio wpływa na bezpieczeństwo.

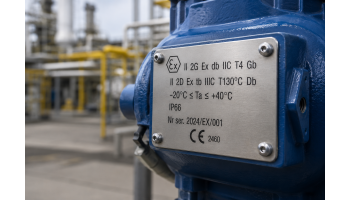

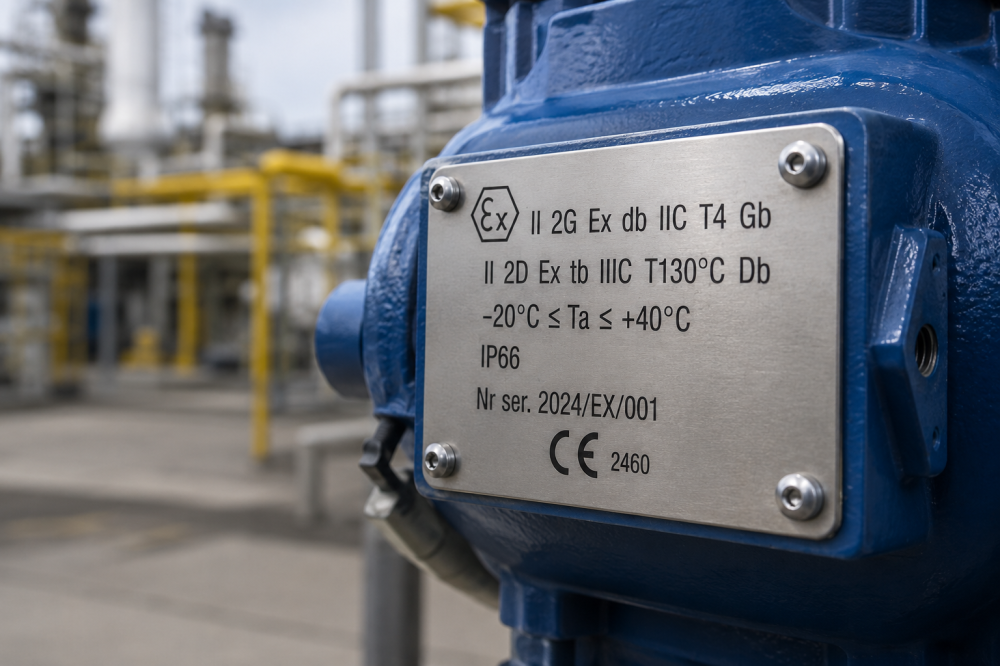

Jak zbudowane jest oznaczenie ATEX?

Oznaczenie ATEX składa się z kilku elementów, z których każdy odpowiada za inny aspekt bezpieczeństwa urządzenia.

Na początku pojawia się informacja o grupie urządzenia, która określa, czy sprzęt przeznaczony jest do przemysłu powierzchniowego, czy np. górnictwa. Następnie wskazywana jest kategoria, która określa poziom zabezpieczenia i dopuszczalne strefy pracy.

Kolejnym elementem jest oznaczenie rodzaju atmosfery – gazowej lub pyłowej – co ma kluczowe znaczenie przy doborze urządzenia. Dalej pojawia się typ ochrony przeciwwybuchowej, który informuje o zastosowanej technologii zabezpieczenia.

Na końcu znajduje się klasa temperaturowa lub maksymalna temperatura powierzchni urządzenia, która określa, czy dany sprzęt nie stanie się źródłem zapłonu w określonych warunkach.

Oznaczenia ATEX – pełne wyjaśnienie elementów

Oznaczenia ATEX składają się z kilku bloków informacji, które razem określają, gdzie i w jakich warunkach urządzenie może być bezpiecznie stosowane. Choć zapis może wyglądać skomplikowanie, w rzeczywistości opiera się na powtarzalnym schemacie.

1. Grupa urządzenia (I / II)

Pierwszy element oznaczenia wskazuje, dla jakiego środowiska przeznaczone jest urządzenie:

• I – urządzenia dla górnictwa (zagrożenie metanem i pyłem węglowym),
• II – urządzenia dla przemysłu powierzchniowego (np. chemia, gazownictwo, energetyka).

2. Kategoria urządzenia (1, 2, 3)

Kategoria określa poziom zabezpieczenia i dopuszczalne strefy pracy:

• 1 – najwyższy poziom ochrony (strefy 0 / 20),
• 2 – wysoki poziom ochrony (strefy 1 / 21),
• 3 – podstawowy poziom ochrony (strefy 2 / 22).

3. Rodzaj atmosfery (G / D)

Litera określa typ zagrożenia:

• G – atmosfera gazowa (gazy, opary),
• D – atmosfera pyłowa (pyły palne).

4. Oznaczenie EX

• Ex – informacja, że urządzenie jest przystosowane do pracy w strefach zagrożonych wybuchem.

5. Typ ochrony przeciwwybuchowej

To jeden z najważniejszych elementów oznaczenia – określa, w jaki sposób urządzenie jest zabezpieczone przed zapłonem.

Najczęściej spotykane oznaczenia:

• Ex d – obudowa ognioszczelna (explosion-proof),
• Ex e – zwiększone bezpieczeństwo,
• Ex i – iskrobezpieczeństwo (intrinsic safety),
• Ex n – ograniczone ryzyko zapłonu (dla stref 2),
• Ex p – ochrona przez nadciśnienie,
• Ex m – zalewanie (encapsulation),
• Ex t – ochrona dla atmosfer pyłowych.

6. Grupa gazów lub pyłów

Dla gazów stosuje się podział:

• IIA – najmniej wymagające gazy,
• IIB – średni poziom zagrożenia,
• IIC – najbardziej wymagające (np. wodór).

Dla pyłów:

• IIIA – włókna palne,
• IIIB – pyły nieprzewodzące,
• IIIC – pyły przewodzące (najbardziej wymagające).

7. Klasa temperaturowa (T1–T6)

Klasa temperaturowa określa maksymalną temperaturę powierzchni urządzenia:

• T1 – do 450°C,
• T2 – do 300°C,
• T3 – do 200°C,
• T4 – do 135°C,
• T5 – do 100°C,
• T6 – do 85°C.

Im niższa wartość, tym bardziej restrykcyjne wymagania.

Dla pyłów często stosuje się zapis np. T80°C, który bezpośrednio wskazuje temperaturę maksymalną.

8. Poziom ochrony urządzenia (EPL)

EPL (Equipment Protection Level) określa poziom bezpieczeństwa:

• Ga / Da – bardzo wysoki (strefy 0 / 20),
• Gb / Db – wysoki (strefy 1 / 21),
• Gc / Dc – podstawowy (strefy 2 / 22).

9. Stopień ochrony IP (opcjonalnie)

Często w oznaczeniach pojawia się również stopień ochrony:

• IP65, IP66 – odporność na pył i wodę,
• ma znaczenie w trudnych warunkach przemysłowych.

Jak czytać dowolne oznaczenie ATEX?

Niezależnie od długości oznaczenia, zawsze należy analizować je w tej samej kolejności:

1. grupa urządzenia,
2. kategoria i typ atmosfery,
3. typ zabezpieczenia,
4. grupa gazów lub pyłów,
5. klasa temperaturowa,
6. poziom ochrony (EPL).

Dzięki temu możliwe jest samodzielne rozszyfrowanie nawet bardzo rozbudowanych oznaczeń.

Dlaczego nie wszystkie oznaczenia występują razem?

W praktyce nie każde urządzenie zawiera wszystkie elementy jednocześnie. Zakres oznaczenia zależy od:

• rodzaju urządzenia,
• zastosowania,
• norm, według których zostało certyfikowane.

Dlatego spotykane oznaczenia mogą się różnić długością i szczegółowością, ale zawsze opierają się na tym samym schemacie.

Jak dobrać urządzenie na podstawie oznaczeń ATEX?

W praktyce dobór urządzenia zaczyna się od dopasowania oznaczenia do konkretnej strefy EX. To oznacza, że najpierw należy znać warunki pracy, a dopiero później analizować parametry urządzenia.

Kluczowe jest sprawdzenie, czy dana kategoria urządzenia odpowiada poziomowi zagrożenia. Im wyższe ryzyko, tym bardziej zaawansowane zabezpieczenia są wymagane.

Następnie należy upewnić się, że urządzenie jest przeznaczone do odpowiedniego rodzaju atmosfery – gazowej lub pyłowej. W wielu przypadkach to właśnie ten element decyduje o poprawności doboru.

Istotnym krokiem jest również analiza klasy temperaturowej. Urządzenie nie może osiągać temperatury, która mogłaby doprowadzić do zapłonu danej substancji.

Na końcu warto uwzględnić typ zabezpieczenia przeciwwybuchowego, który powinien być dopasowany do charakteru instalacji oraz warunków pracy.

Najczęstsze błędy przy interpretacji oznaczeń ATEX

W praktyce przemysłowej oznaczenia ATEX są często traktowane jako formalność, co prowadzi do błędów na etapie doboru urządzeń.

Do najczęstszych problemów należą:

• wybór urządzenia bez dokładnego sprawdzenia oznaczeń,
• pomijanie klasy temperaturowej,
• błędne dopasowanie do atmosfery gazowej lub pyłowej,
• traktowanie kategorii urządzenia jako „uniwersalnej”,
• brak uwzględnienia rzeczywistych warunków pracy.

Takie podejście może prowadzić do poważnych konsekwencji, szczególnie w środowiskach o wysokim ryzyku.

Dlaczego prawidłowa interpretacja ATEX ma kluczowe znaczenie?

Oznaczenia ATEX nie są jedynie wymogiem formalnym – stanowią podstawę bezpiecznego funkcjonowania instalacji w strefach zagrożonych wybuchem.

Ich prawidłowa interpretacja pozwala uniknąć sytuacji, w której urządzenie staje się potencjalnym źródłem zapłonu. W praktyce oznacza to nie tylko ochronę pracowników, ale również zapewnienie ciągłości pracy zakładu.

Dlatego coraz większy nacisk kładzie się na świadome podejście do oznaczeń, a nie tylko ich „odczytanie”.

Podsumowanie

Oznaczenia ATEX to kluczowe narzędzie w procesie doboru urządzeń do stref EX. Zawierają wszystkie niezbędne informacje dotyczące przeznaczenia sprzętu oraz jego poziomu zabezpieczenia.

Ich prawidłowa interpretacja wymaga jednak znajomości kontekstu – czyli warunków pracy, rodzaju zagrożenia oraz specyfiki instalacji. W praktyce oznacza to, że dobór urządzenia powinien zawsze opierać się na analizie, a nie wyłącznie na oznaczeniu.

FAQ – szybkie odpowiedzi

Jak czytać oznaczenia ATEX?
Należy przeanalizować grupę urządzenia, kategorię, typ atmosfery, rodzaj zabezpieczenia oraz klasę temperaturową.

Co oznacza kategoria urządzenia ATEX?
Określa poziom zabezpieczenia i dopuszczalne strefy pracy urządzenia.

Czy oznaczenia ATEX są obowiązkowe?
Tak. Każde urządzenie stosowane w strefach EX musi spełniać wymagania dyrektywy ATEX.

Dlaczego klasa temperaturowa jest ważna?
Określa maksymalną temperaturę urządzenia, która nie może doprowadzić do zapłonu atmosfery wybuchowej.
