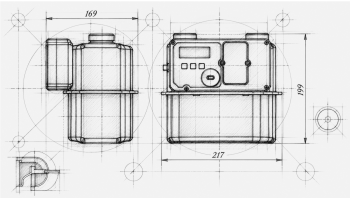

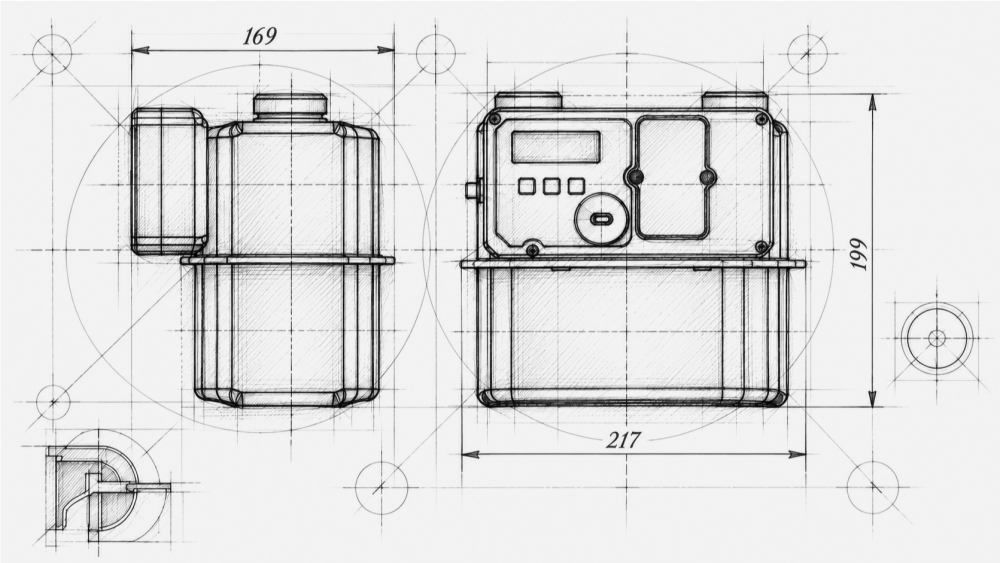

Gazomierz SMART – co to jest, jak działa i jakie korzyści daje użytkownikom oraz operatorom sieci

Gazomierze SMART to nowoczesne urządzenia pomiarowe wyposażone w elektroniczny układ zliczania oraz moduł komunikacji bezprzewodowej. Umożliwiają zdalny odczyt zużycia gazu bez konieczności wizyty inkasenta. Rozwiązanie to łączy sprawdzoną technologię pomiarową (miechową lub ultradźwiękową) z funkcjami smart meteringu, co zwiększa dokładność rozliczeń, bezpieczeństwo danych i efektywność zarządzania siecią gazową.

W artykule wyjaśniamy, czym dokładnie jest gazomierz SMART, jak działa, czym różni się od klasycznych liczników oraz jakie korzyści przynosi zarówno odbiorcom końcowym, jak i operatorom systemów dystrybucyjnych.

Czym jest gazomierz SMART?

Gazomierz SMART (inteligentny gazomierz) to urządzenie pomiarowe, które automatycznie rejestruje zużycie gazu i przekazuje dane do systemu operatora sieci za pomocą łączności bezprzewodowej (najczęściej NB-IoT, LTE Cat-M, 2G lub Wireless M-Bus).

W przeciwieństwie do tradycyjnych gazomierzy mechanicznych z odczytem ręcznym, wersje SMART posiadają:

• elektroniczny moduł zliczający,
• wbudowany modem komunikacyjny,
• funkcje archiwizacji danych i zdarzeń,
• możliwość zdalnej aktualizacji oprogramowania,
• zabezpieczenia antykradzieżowe (m.in. detekcja pola magnetycznego, kontrola otwarcia obudowy).

Na rynku dominują dwa główne warianty technologiczne stosowane w rozwiązaniach SMART, oba dostępne w ofercie Elektrometal:

• gazomierze miechowe elektroniczne (np. EM-eG4) – łączące klasyczną mechanikę miechową z elektroniką i komunikacją,
• gazomierze ultradźwiękowe (np. EM-uGx) – całkowicie elektroniczne, bez ruchomych części mechanicznych.

Oba typy spełniają wymagania MID (moduły B i D) oraz często posiadają certyfikat ATEX (strefa 2 / Z2), co pozwala na bezpieczną pracę w określonych warunkach.

Więcej o oznaczeniach przeczytasz w artykule Oznaczenia ATEX – jak czytać i dobrać urządzenie. Jeśli chcesz dowiedzieć się, jak prawidłowo dobrać urządzenie do konkretnej strefy, sprawdź przewodnik Jak dobrać urządzenia do strefy EX.

Jak działa gazomierz SMART?

Zasada działania zależy od technologii pomiarowej, ale proces zbierania i transmisji danych jest podobny:

1. Pomiar objętości gazu – w wersji miechowej przepływ gazu powoduje ruch membran (miechów), a impulsy są rejestrowane elektronicznie. W wersji ultradźwiękowej pomiar odbywa się na podstawie czasu przejścia fal ultradźwiękowych przez medium gazowe – bez elementów ruchomych.
2. Rejestracja i archiwizacja – urządzenie zapisuje dane pomiarowe, zdarzenia (np. próby manipulacji, spadek napięcia baterii) oraz parametry dodatkowe (temperatura, ciśnienie – w wybranych modelach).
3. Transmisja danych – modem bezprzewodowy (NB-IoT / LTE Cat-M) automatycznie przesyła odczyty do systemu AMI/AMR operatora według zaprogramowanego harmonogramu lub na żądanie.
4. Zasilanie – zwykle litowe ogniwa o żywotności minimum 10 lat (oddzielne zasilanie obwodów pomiarowych i komunikacyjnych).

Dzięki protokołom takim jak Smart-Gas (ST-IGG-0201) urządzenia są kompatybilne z systemami operatorów sieci gazowniczych.

Korzyści z zastosowania gazomierzy SMART

Dla odbiorców końcowych (gospodarstwa domowe i małe obiekty):

• brak konieczności podawania odczytów lub wpuszczania inkasenta,
• rozliczenia na podstawie rzeczywistego zużycia (eliminacja prognoz i korekt),
• większa dokładność i transparentność,
• możliwość szybkiego wykrycia nieprawidłowości (np. wycieków przy odpowiedniej integracji systemów).

Dla operatorów sieci gazowniczych:

• automatyczny, częsty i dokładny odczyt danych,
• redukcja kosztów odczytów terenowych,
• lepsza kontrola bilansu sieci i wykrywanie nielegalnego poboru,
• możliwość zdalnego zarządzania (aktualizacje, diagnostyka),
• przygotowanie infrastruktury pod dalszą digitalizację i usługi dodatkowe.

Dodatkowe zalety technologiczne:

• cicha praca i mniejsza podatność na zużycie (szczególnie w wersjach ultradźwiękowych),
• odporność na wstrząsy i próby manipulacji polem magnetycznym,
• kompaktowe wymiary i łatwiejszy montaż w niektórych przypadkach.

Gazomierz miechowy elektroniczny vs ultradźwiękowy – kiedy który wybrać?

Oba rozwiązania posiadają certyfikaty MID oraz ATEX (strefa 2), co umożliwia ich stosowanie w typowych instalacjach gazowych. Wybór zależy od wymagań operatora, warunków montażu oraz preferencji dotyczących konserwacji i trwałości.

Kluczowe wymagania i certyfikaty

Nowoczesne gazomierze SMART muszą spełniać m.in.:

• dyrektywę MID (pomiar rozliczeniowy),
• wymagania EMC i RED,
• w wielu przypadkach ATEX (oznakowanie II 3G Ex ic IIB T3 Gc lub podobne),
• normy EN 14236 (dla ultradźwiękowych) oraz odpowiednie normy dla gazomierzy miechowych.

Żywotność baterii, stopień ochrony (IP54–IP65) oraz zakres temperatur pracy (−25 °C do +55 °C) to parametry, na które warto zwracać uwagę przy doborze.

Podsumowanie

Gazomierze SMART to istotny element modernizacji infrastruktury gazowniczej. Dzięki zdalnemu odczytowi, wyższej precyzji danych i funkcjom diagnostycznym zwiększają komfort użytkowników oraz efektywność operatorów sieci. Wybór między technologią miechową elektroniczną a ultradźwiękową powinien wynikać z konkretnych wymagań instalacji, warunków eksploatacji i strategii operatora.

Elektrometal, jako producent z wieloletnim doświadczeniem w branży gazowniczej, oferuje zarówno gazomierze miechowe elektroniczne (EM-eG4), jak i ultradźwiękowe (EM-uGx) gotowe do integracji z systemami smart meteringu. Rozwiązania te są wdrażane m.in. w ramach projektów ogólnokrajowych i pilotaży zagranicznych.

FAQ – najczęstsze pytania

Czym różni się gazomierz SMART od zwykłego?
Posiada elektroniczny układ zliczania i modem bezprzewodowy umożliwiający automatyczny, zdalny odczyt danych.

Czy gazomierz SMART wymaga zasilania z sieci?
Nie. Zasilany jest bateriami litowymi o żywotności co najmniej 10 lat.

Czy można montować gazomierze SMART w strefach zagrożonych wybuchem?
Wybrane modele posiadają certyfikat ATEX (strefa 2), co pozwala na zastosowanie w określonych warunkach. Podstawowe informacje o strefach znajdziesz w artykule Co to jest strefa EX?.

Jak często gazomierz SMART przesyła dane?
Częstotliwość jest programowalna i zależy od wymagań operatora (zwykle codziennie lub kilka razy w miesiącu).

Czy wymiana na gazomierz SMART jest obowiązkowa?
W Polsce wymiana następuje w ramach programów modernizacji infrastruktury operatorów (np. projekty eGazomierz). Decyzja należy do operatora sieci.

Jeśli potrzebujesz wsparcia przy doborze konkretnego modelu lub integracji systemu pomiarowego – skontaktuj się z zespołem technicznym Elektrometal.
